Đấu nối tủ mạng văn phòng với switch Ruijie RG-ES124G-L 24 cổng và cáp Cat6

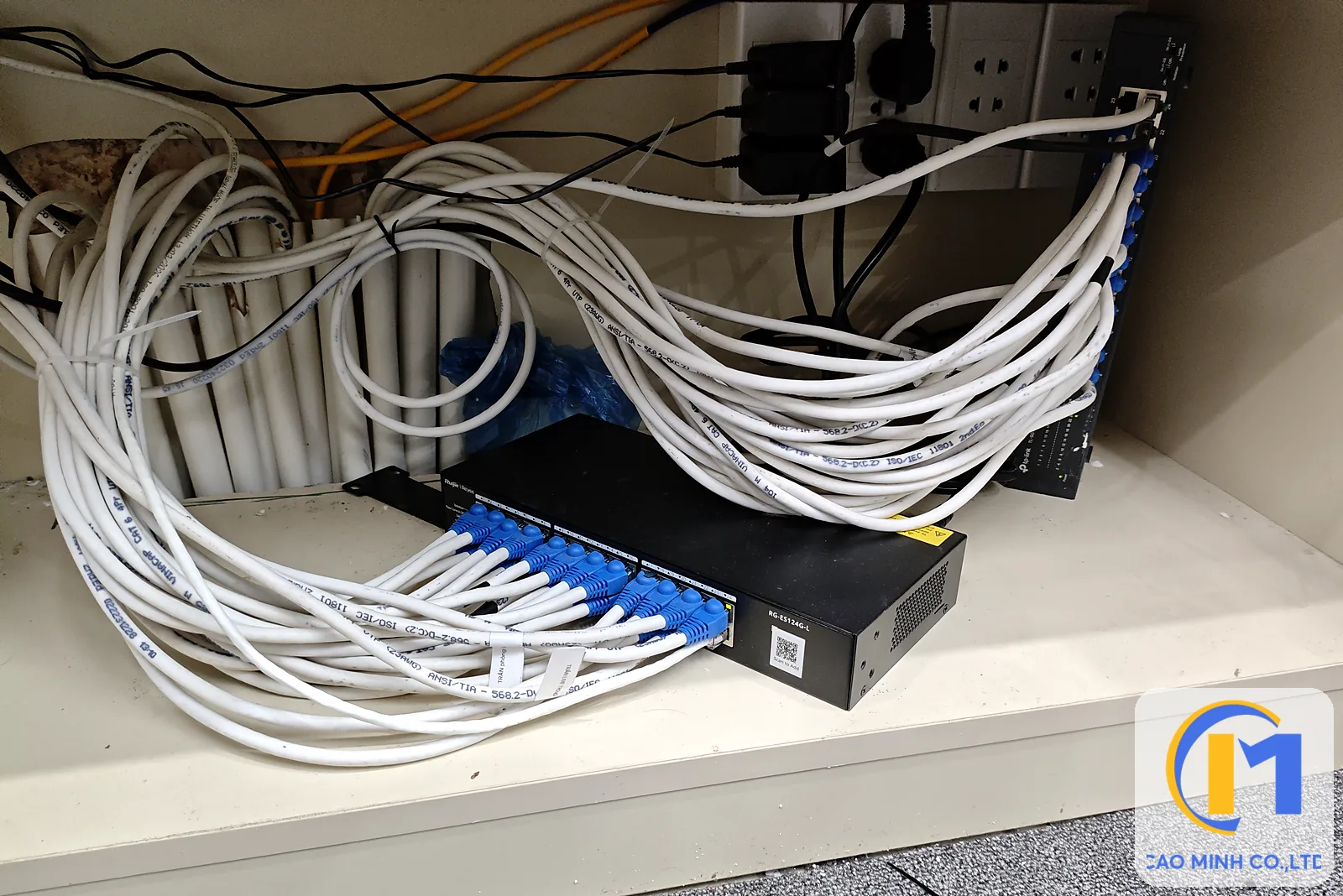

Một văn phòng làm việc ổn định cần một tủ mạng được đấu nối đúng chuẩn. Bài viết này là hình ảnh thực tế một tủ mạng văn phòng do Cao Minh Computer đấu nối, dùng switch Ruijie RG-ES124G-L và cáp Cat6, kèm những lưu ý mà doanh nghiệp nên biết khi làm hệ thống mạng.

Switch 24 cổng Gigabit cho văn phòng vừa và nhỏ

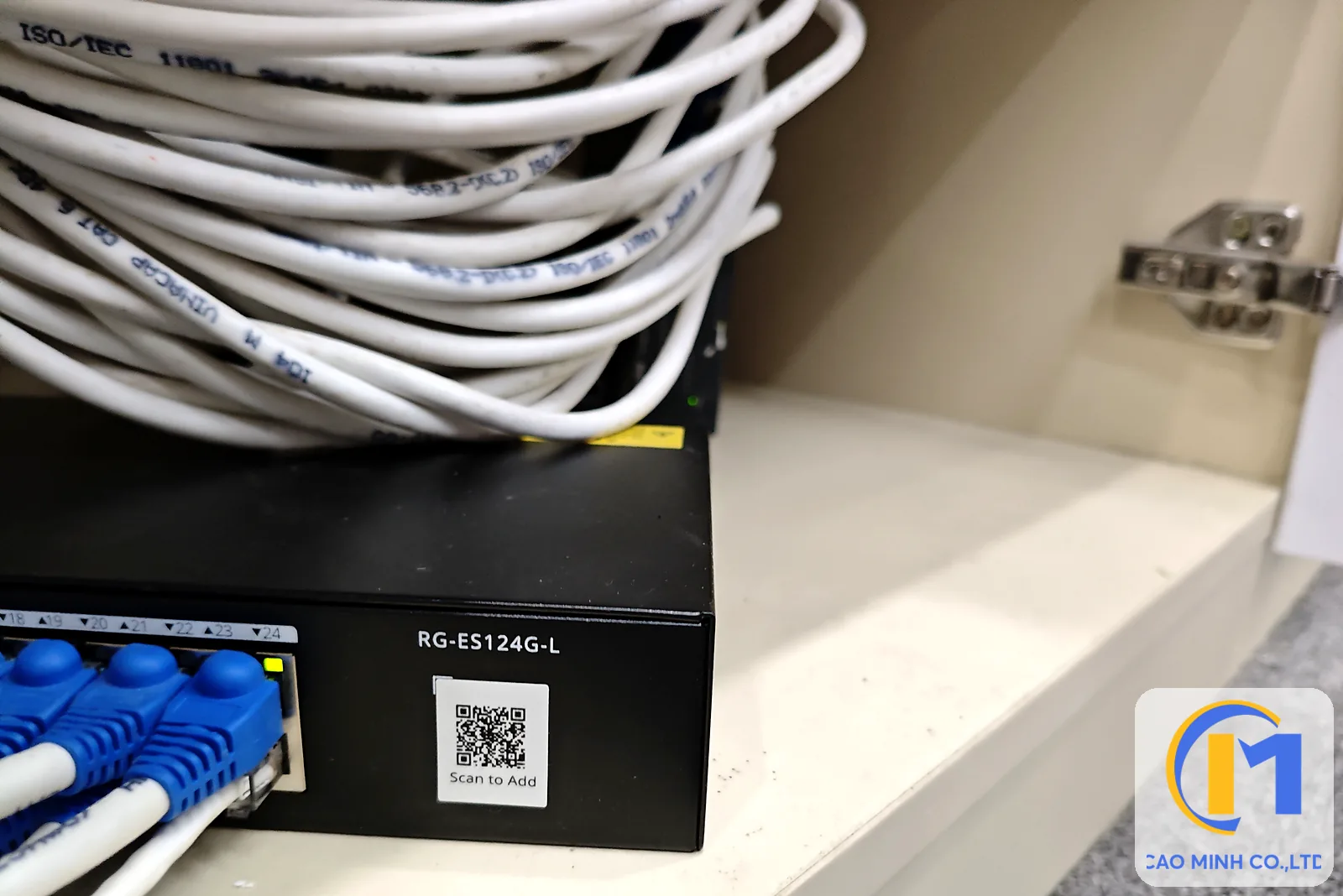

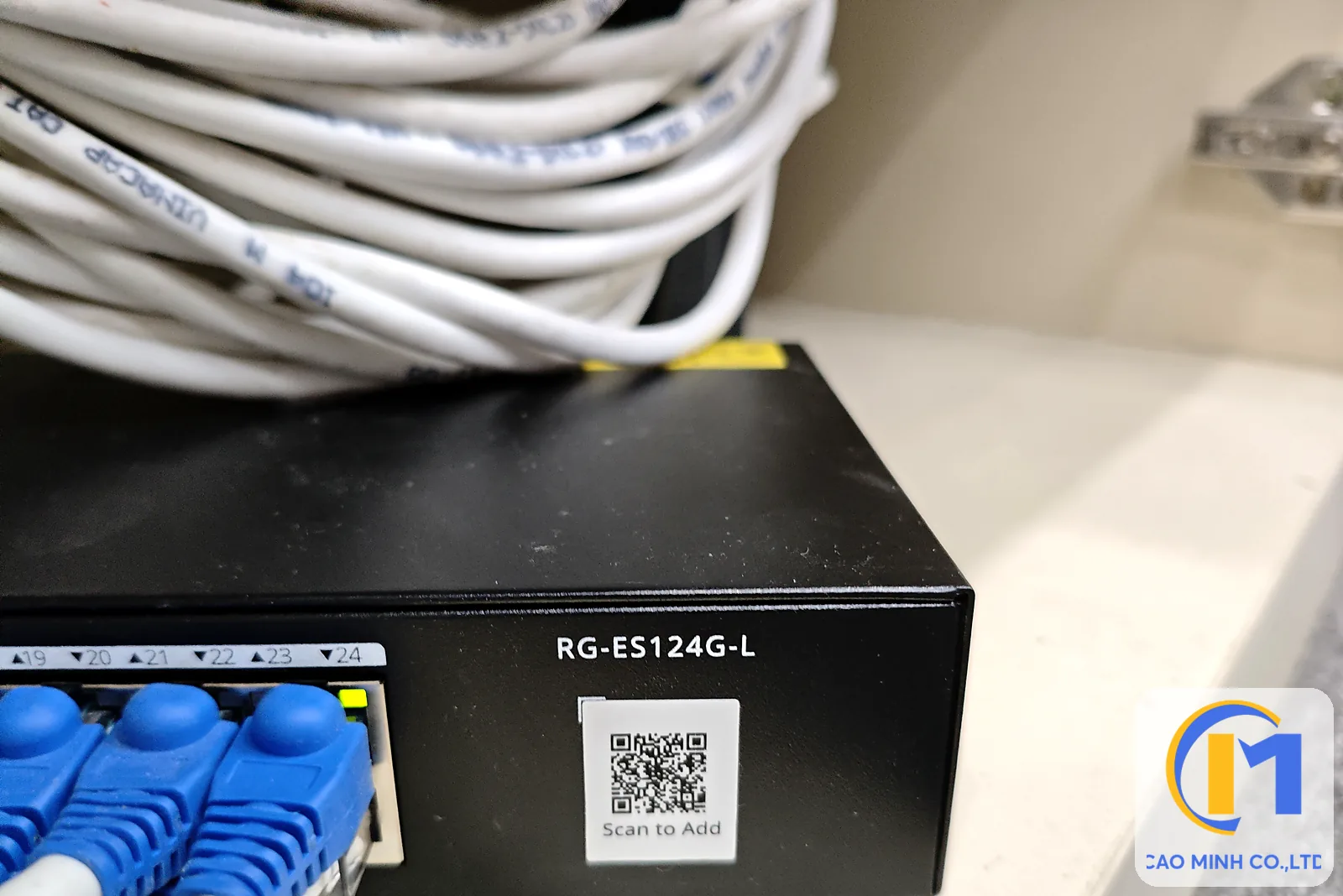

RG-ES124G-L là switch 24 cổng tốc độ Gigabit của Ruijie, đủ cho văn phòng khoảng 20 máy tính, máy in và điện thoại IP. Thiết bị có mã QR để thêm vào ứng dụng quản lý của hãng, giúp kỹ thuật viên kiểm tra trạng thái từ xa khi cần hỗ trợ.

Vì sao dùng cáp Cat6

Cáp sử dụng là Cat6 UTP lõi 23AWG, in rõ tiêu chuẩn ANSI/TIA-568.2-D và ISO/IEC 11801 trên vỏ. So với Cat5e, Cat6 có băng thông cao hơn, chống nhiễu tốt hơn và còn dư khả năng khi văn phòng nâng cấp đường truyền internet hay dùng thêm camera, wifi chuẩn mới. Mỗi đầu cáp được bấm hạt RJ45 và lắp chụp bảo vệ để không gãy lẫy khi rút cắm.

Đánh nhãn từng đường dây

Mỗi sợi cáp được dán nhãn theo phòng, theo vị trí bàn làm việc. Việc này mất thêm chút thời gian khi thi công nhưng giúp tiết kiệm rất nhiều thời gian về sau: khi một máy mất mạng, chỉ cần nhìn nhãn là biết ngay cổng nào trên switch, không phải dò từng dây.

Ngoài ra, switch nên đặt nơi thoáng khí, tránh để cáp đè lên khe tản nhiệt, và nguồn điện cho thiết bị mạng nên tách khỏi ổ cắm dùng chung để hạn chế bị rút nhầm.
